一、图集编制背景
原图集02J003距今已十年之久，为顺应当今新技术与新材料的发展，满足建筑室外工程设计方面的需要，本图集的编制力求有所创新，图集内容除保留了原图集中技术成熟仍适用的部分外，又增加了新的内容及做法，可供建筑设计、景观设计及施工安装人员选用或参考。

二、图集适用范围
本图集适用于新建、改建、扩建的民用建筑及一般工业建筑的室外工程。结构部分适用于一类、二a类及二b类环境。

三、图集主要内容
本图集主要内容包括A、B、C、D、E、F六个部分∶
A 散水、坡道
B 台阶、栏杆

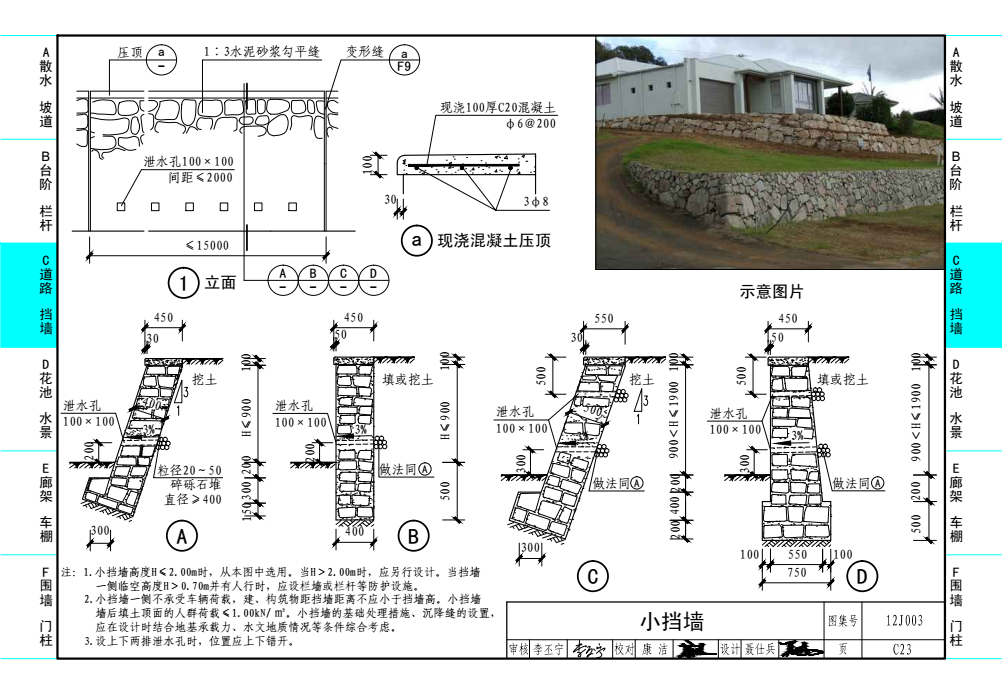

C 道路、挡墙
D 花池、水景
E 廊架、车棚
F 围墙、门柱

四、图集特点
本图集在原图集的基础上扩展及丰富了各部分内容、形式及做法，并增加了水景、廊架、地下室通风井、门柱灯等内容，部分配有图片示意，直观而形象。结构部分适用范围由一类、二a类扩大至二b类，以适应更多环境条件下使用。其他环境及地区应按国家相关规范要求采取相应构造措施并进行受力验算，以确保使用安全。

五、典型图例介绍
以下结合典型图例做一些具体介绍。
·散水部分除保留原图集常规做法外，又新增干铺及嵌砌卵石做法、带有排水沟的散水构造做法，并配有不同的明沟及暗沟形式。
·坡道部分不仅丰富了不同材料的做法，并规定坡道侧边临空高度超过0.7m时应有防护措施，可结合挡墙做法选用。
·大台阶部分增加了组合台阶、看台台阶、方格钢板台阶、带踏步灯台阶等构造做法。对于大台阶高度超过0.7m并侧面临空时，防护措施可结合栏杆栏板部分选用相应做法。
·栏杆部分延续了原图集中金属、玻璃、钢筋混凝土栏杆及栏板形式，新增大台阶中间栏杆扶手做法，并给出栏杆法兰、预埋件可供选用。

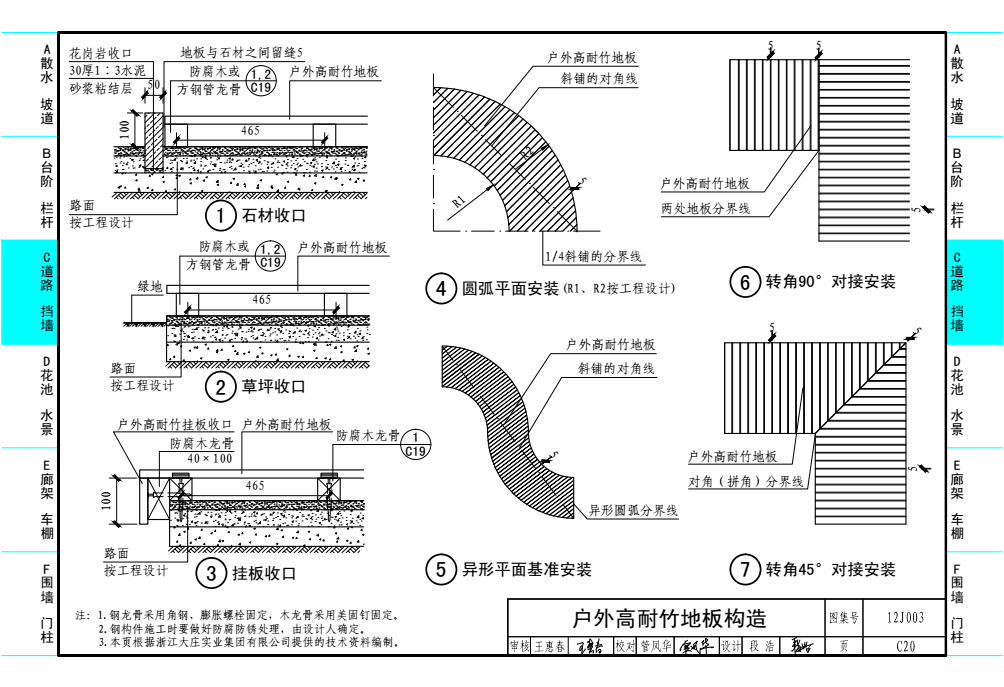

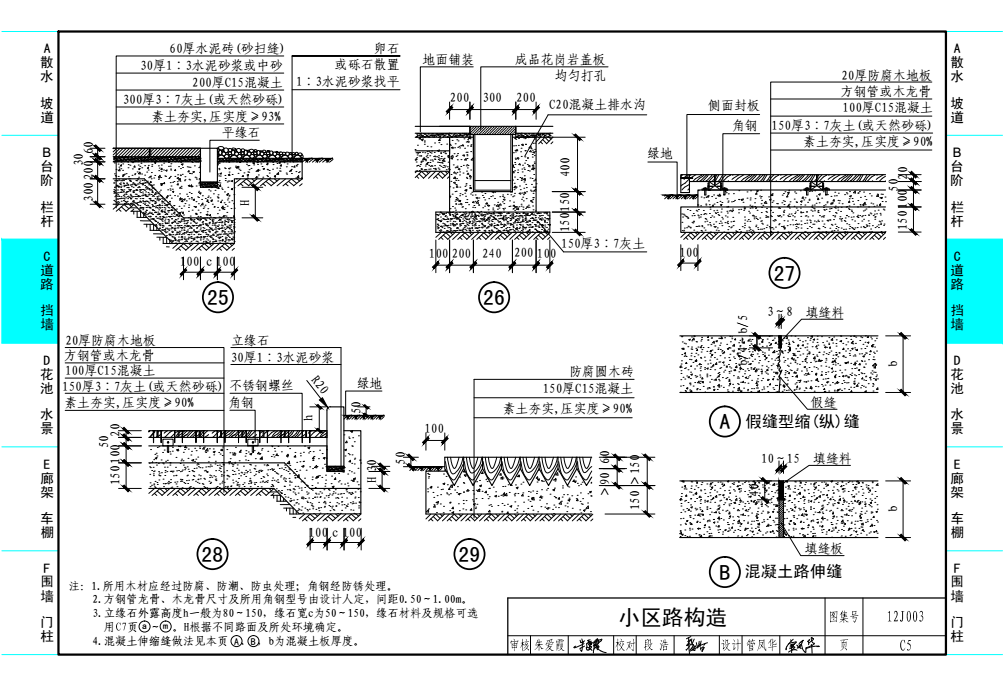

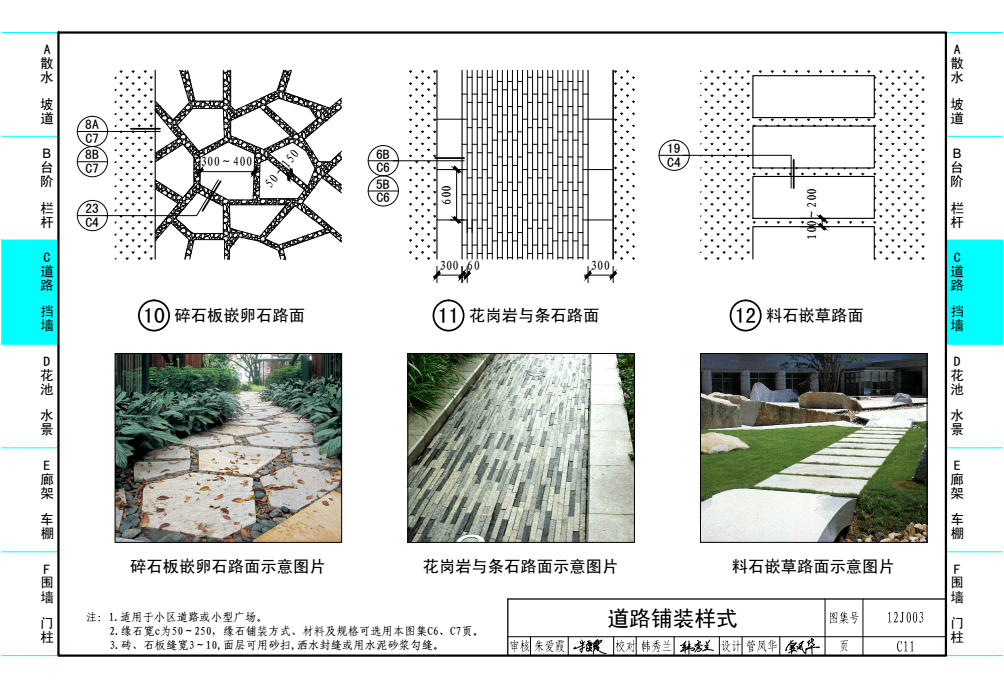

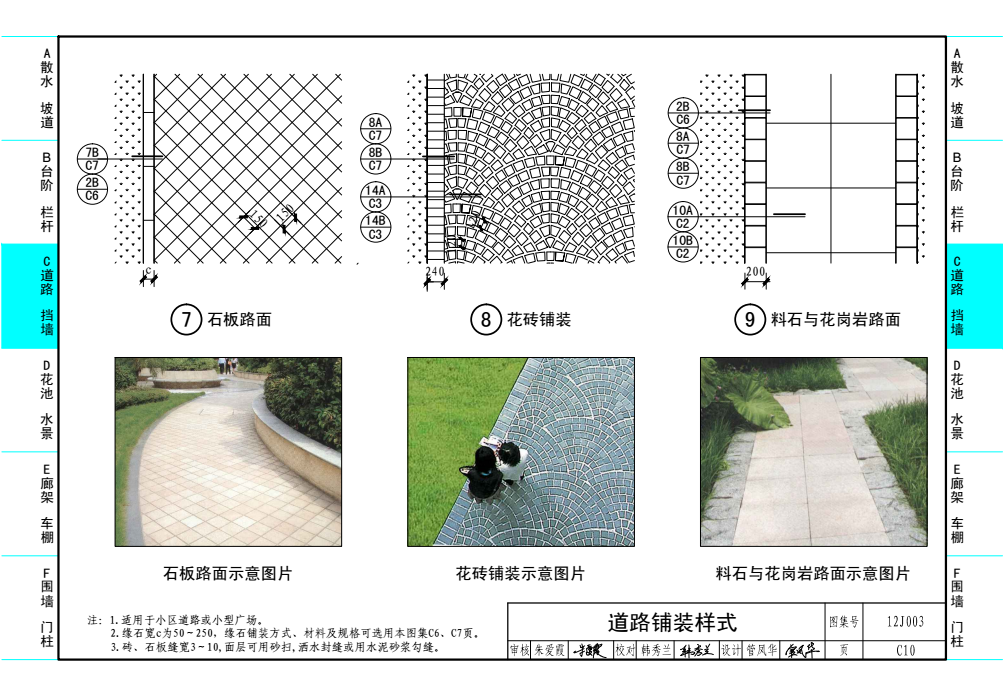

·小区路构造部分按路面面层材料进行分类，新增带示意图片的道路铺装样式，以不同材料组合搭配，形式多样，可选性强，适用于小区道路或小型广场。另有带边沟的道路做法、绿化停车场铺装样式、户外高耐竹地板构造等做法，可结合“道路广场常用铺装面材规格特性表”选用。

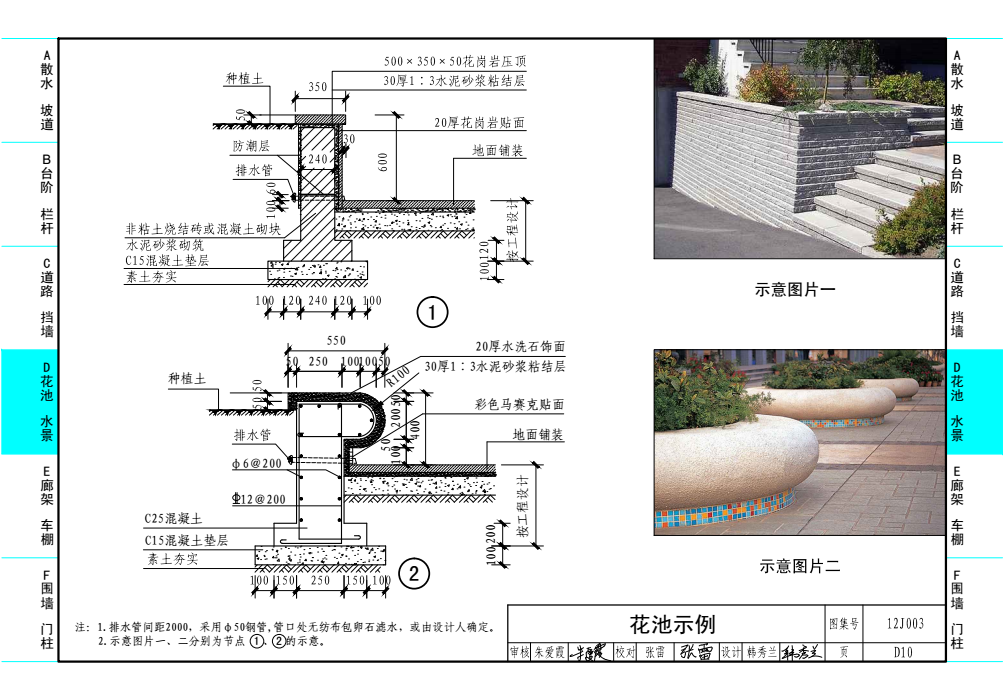

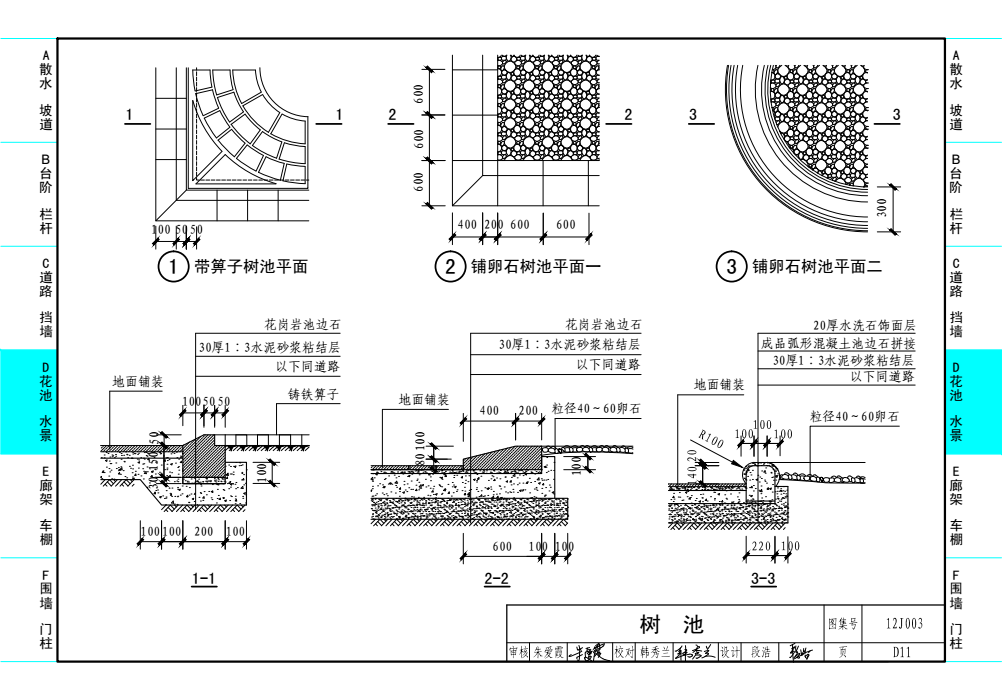

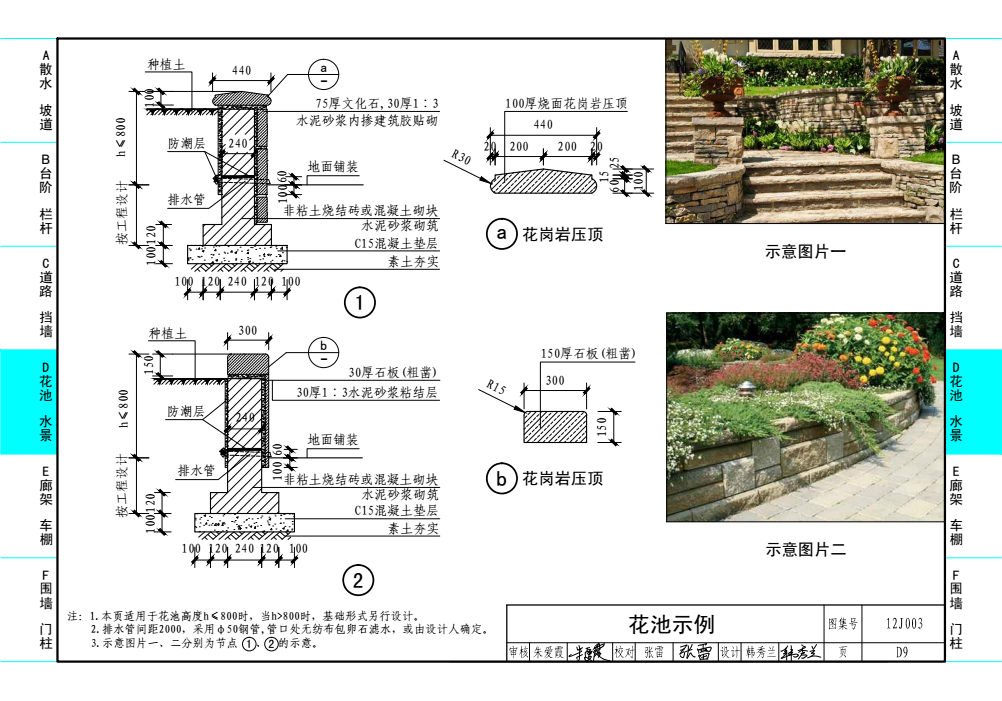

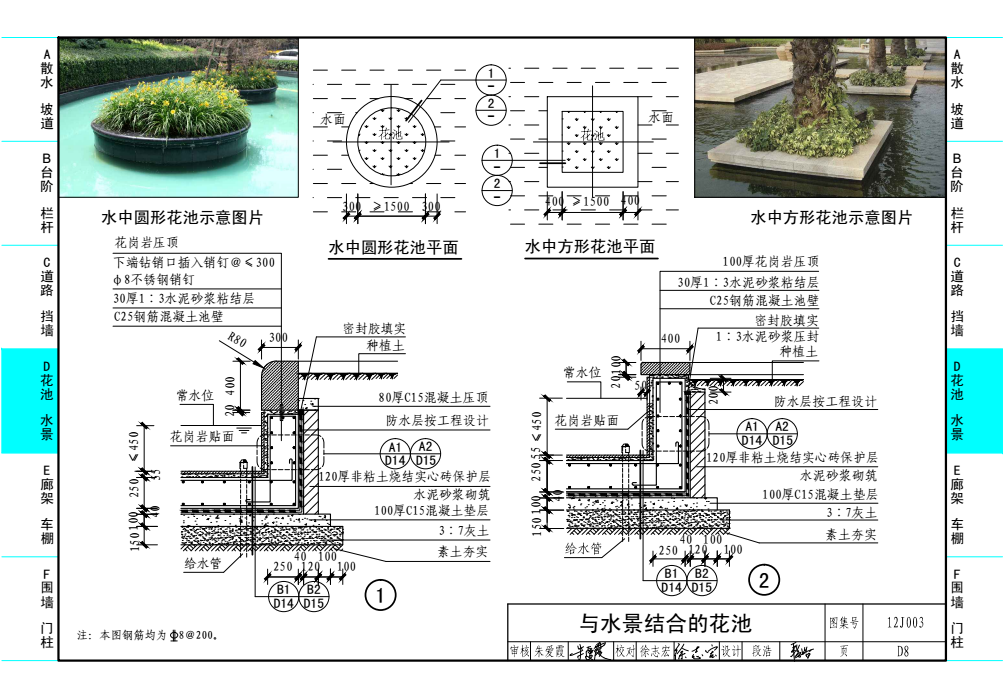

·花池部分除保留原图集基本做法外，新增了带座椅的花池、与台阶结合的花池、与水景结合的花池、成品花钵、树池等与景观结合紧密的内容。材料也更加丰富多样，有花岗岩、防腐木、钢板、马赛克、水洗石等。

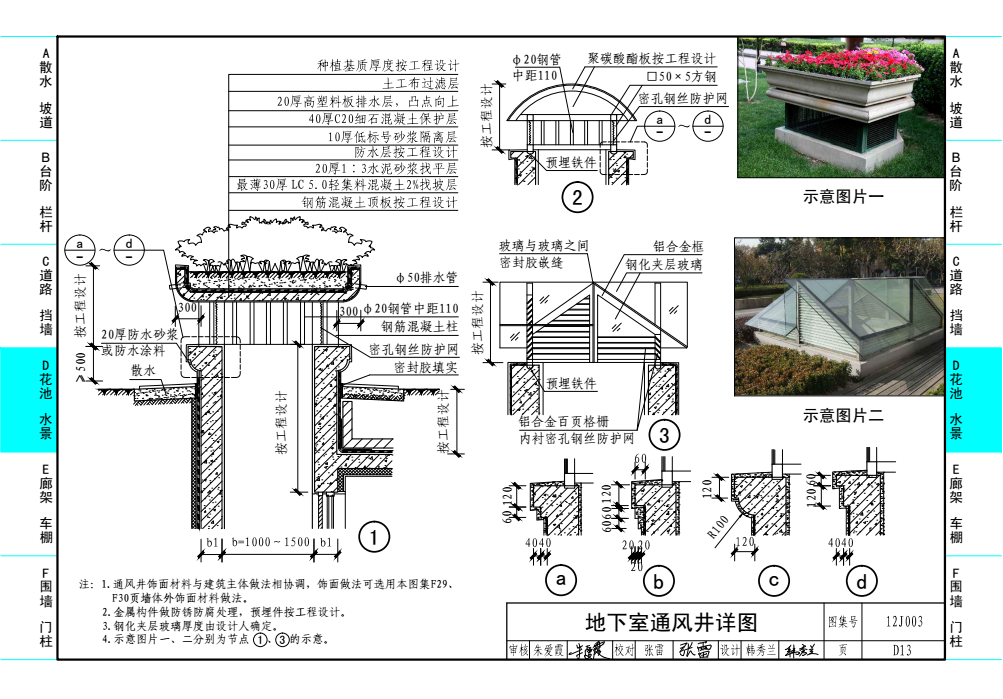

·地下室通风井给出示例做法，结合景观设计造型，既满足使用功能，又美化了环境，可供设计师参考选用。

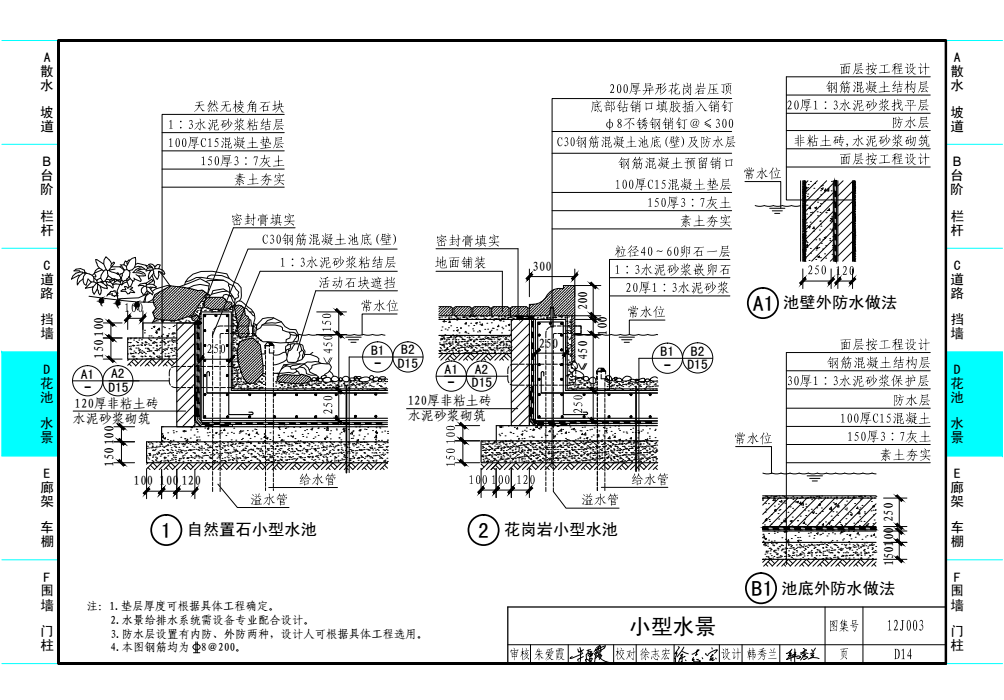

·小型水景是本图集新增内容，仅给出池壁、池底、跌水基本样式及案例做法。防水层设置有内防水和外防水两种做法，设计师可根据工程具体情况选用。
·廊架有钢管廊架、木廊架、组合廊架，本图集仅提供几个案例做法，并考虑了为具体工程提供变化调整的可能性。
·自行车棚新增了玻璃车棚和新的车架形式。
·旗杆部分采用新式整体锥形、无变径截口旗杆形式，并给出旗杆基础数据供参考选用。
·围墙形式结合不同墙体，给出多种做法选择，并新增了木板围墙、户外高耐竹墙板及格栅板围墙等形式。另有围栏大门、围栏形式可供选择。
·门柱部分保留了原图集中的砌体门柱、混凝土门柱、钢门柱基本形式及做法，又新增了常用门柱灯构造做法。
·本图集所提供的“墙体外饰面材料做法选用表”中的外饰面材料做法，可同时用于花池、挡墙、围墙、门柱等多处选用。
总之，希望本图集的出版能为广大的使用者提供一本具有实用价值的标准图集，也期待大家提出更多宝贵的意见和建议，供以后修编时参考借鉴。
